該裝置是一種高精度管道電參數數據記錄儀，與陰極保護試片一起使用。內置高精度交直流電壓電流檢測，可實現8路數據采集記錄，借助陰極保護試片的參與靈活測量記錄通斷狀態下交直流電壓電流及電流密度。高分辨率墨水屏幕無懼陽光直射支持現場讀數，內置高精度RTC時鐘芯片，可保證長達130年的精準時間記錄。多設置終端設計，可通過手機、PC、平板電腦設備進行測量前的參數設置，并且除常規測量項目設置外，提供當前設備測量地點設置，無需后期對比經緯度坐標即可將測量地點體現在導出的測量數據中。預留數據上傳接口，可通過配套的無線傳輸模塊實現數據的實時測量上傳。

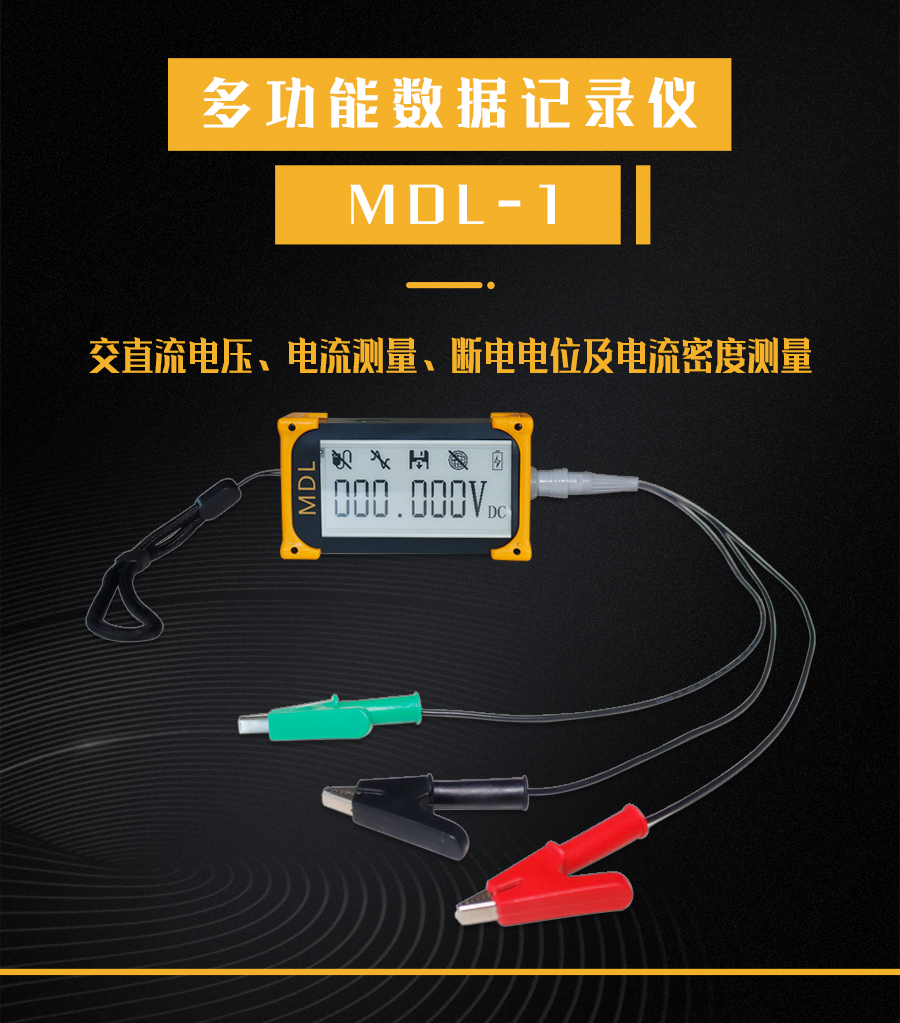

1、功能：交直流電壓、電流測量、斷電電位及電流密度測量；

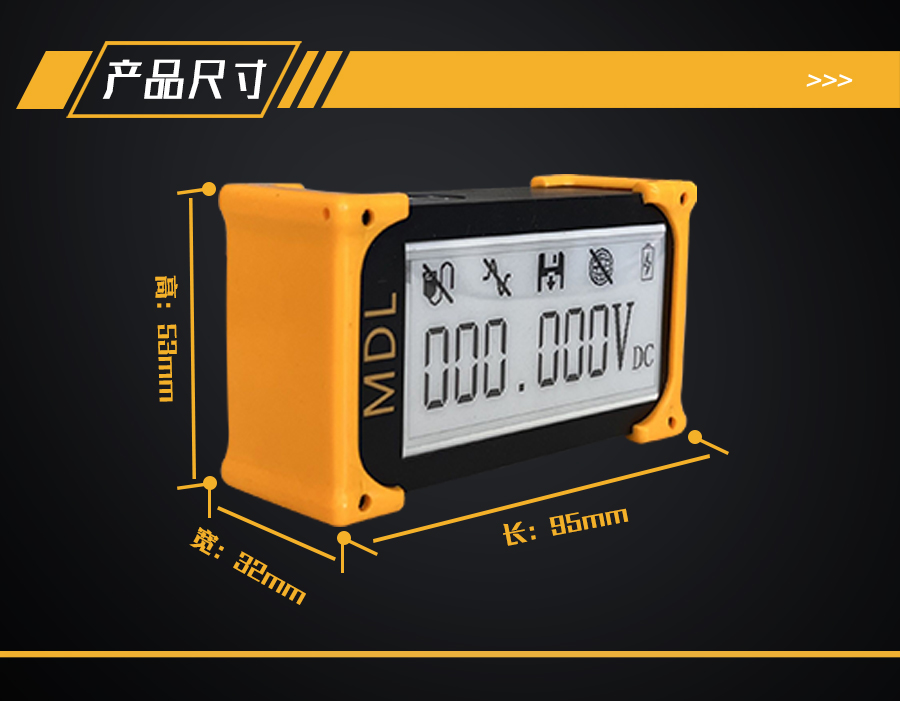

2、尺寸：95mm*53mm*32mm,可放置于標準的陰保測試樁；

3、工作溫度范圍：-20°C—60°C；

4、屏幕參數：2.9寸墨水屏，分辨率296*128；

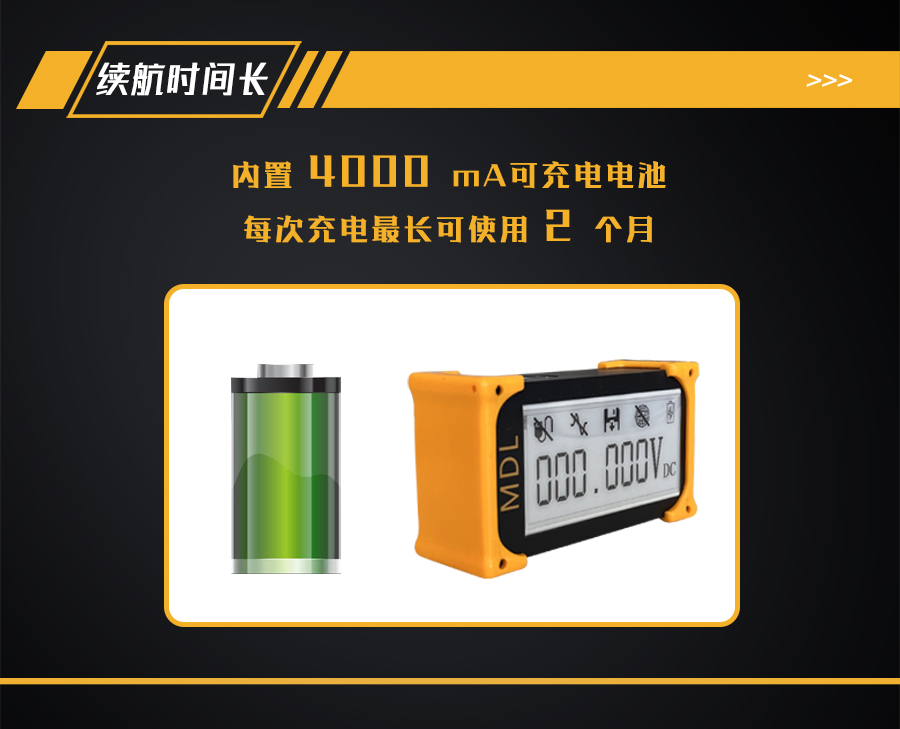

5、電池：內置4000mA可充電電池，每次充電最長可使用2個月；

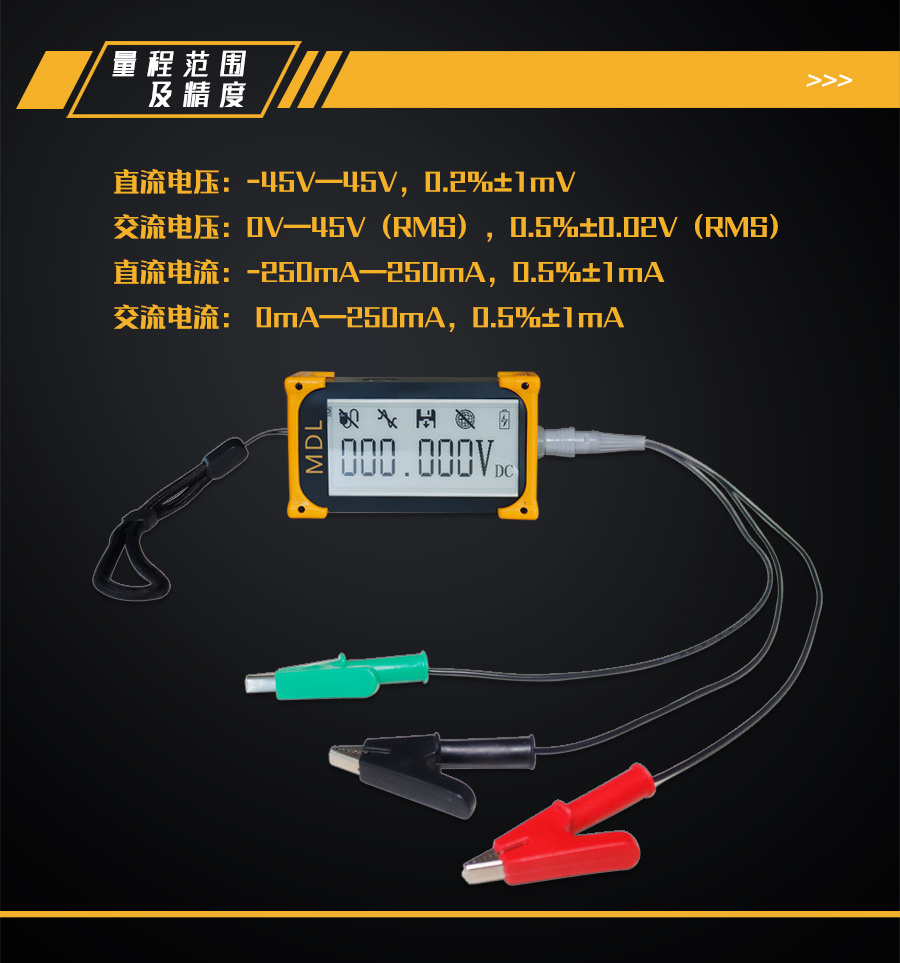

6、量程范圍及精度：

（1）直流電壓：-45V—45V，0.2%±1mV；

（2）交流電壓：0V—45V（RMS），0.5%±0.02V（RMS）；

（3）直流電流：-250mA—250mA，0.5%±1mA；

（4）交流電流： 0mA—250mA，0.5%±1mA；

7、輸入阻抗：≥10Mohm；

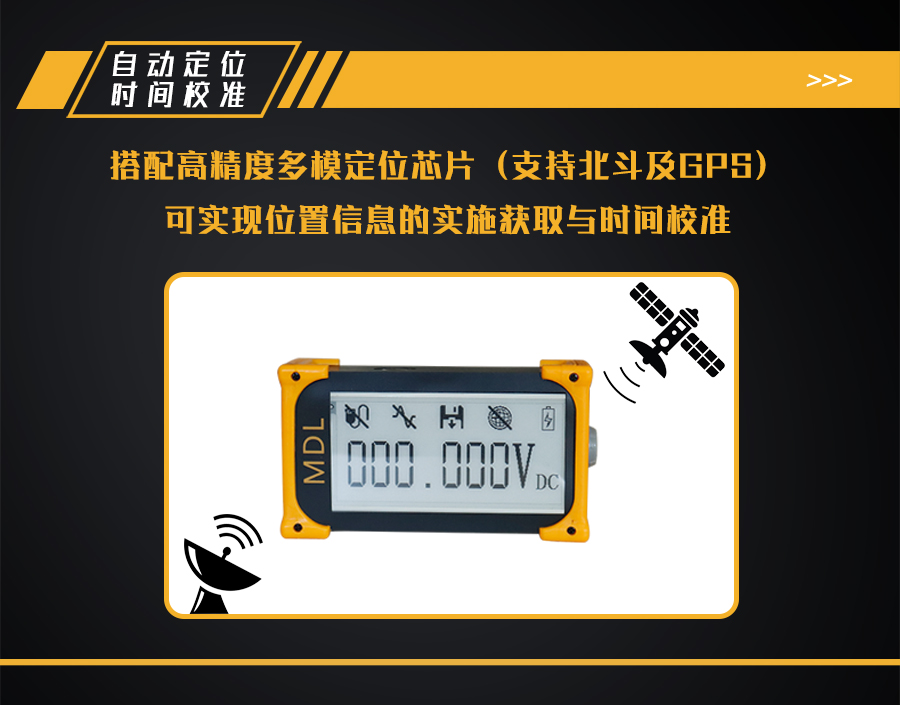

8、定位及時間校準：通過搭載的高精度多模定位芯片（支持北斗及GPS）,可實現位置信息的實施獲取與時間校準；

9、內存：最大16GB存儲空間，可儲存3億條測量數據及其對應的時間、日期及位置信息；

10、采樣速率：從每秒1次到每72小時1次。

三、其他：

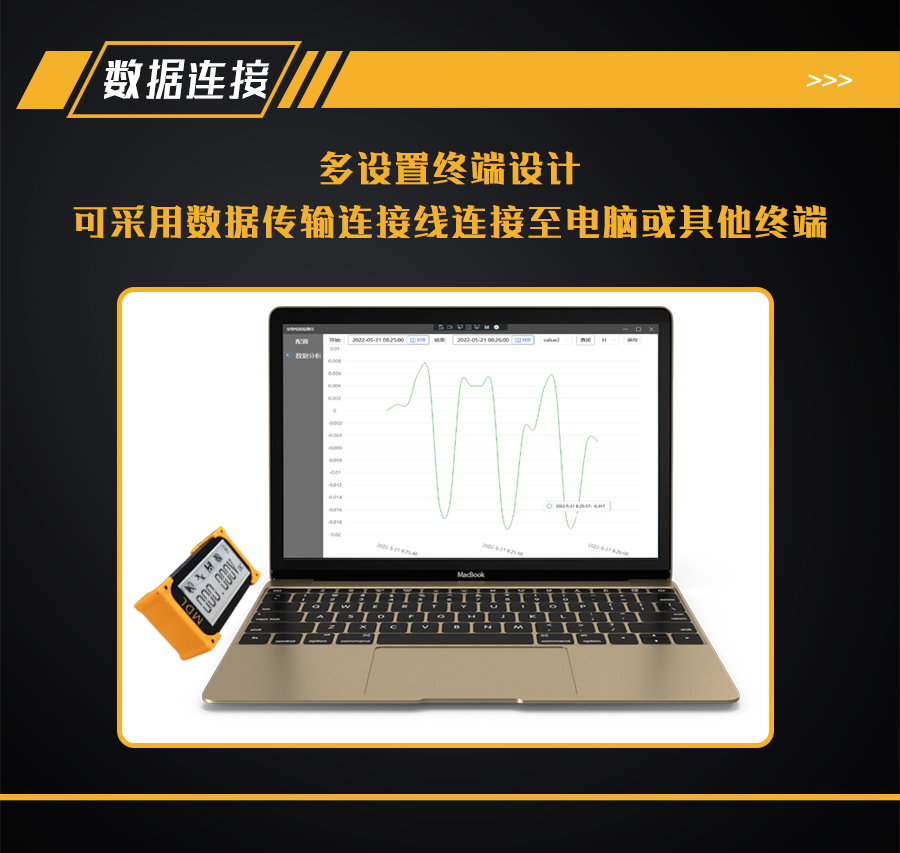

1、可采用數據傳輸連接線連接至電腦或其他終端,通過專用的 PC 用戶軟件可進行儀器設置并上傳數據、可在電腦上預覽記錄數據的曲線并可導出數據曲線；

2、可采用數據傳輸線連接至電腦或usb充電器進行充電，最大充電電流500mA；

3、預置數據傳輸接口，可通過配套的無線傳輸模塊實現數據的實時測量上傳。

四、配置清單：

1、數據記錄儀1臺；

2、數據傳輸連接線1條；

3、測量電纜1條；

4、掛繩2條；

5、收納盒1個；

6、SD卡1個；

7、隨機文件（保修卡、操作手冊、合格證）1份；

8、極化試片(選配)；

9、參比電極1個(選配)。
